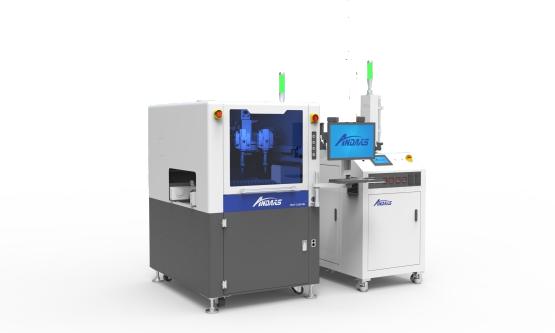

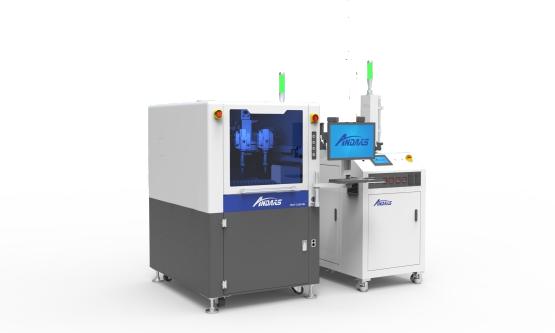

iPot 系列-常壓灌膠機

產品特點:

1. 針對有自流性膠水的供膠單元；

2. 可適用于高填料的膠水；

3. 搭配備料站完成施膠；

4. 可對膠水進行路徑處理，速度可達800mm/秒；

5. 可匹配上下游設備完成組線使用；

6. 具有三軸運動平臺，通過控制軟件編輯路徑，可按設定走點、線、圓、弧等軌跡；

7. 可搭載全景及3D視覺系統進行路徑規劃，灌膠后的檢測；

8. 可選配上下回流；

9. 可搭載多個混合閥，滿足CT需求。

產品功能：

1. 適用于消費電子、5G通訊、白色家電、生物醫療、汽車電子等行業真空注膠、灌膠工藝；

2. 支持單個載具注膠作業；

3. 適合單組分、雙組分以及多組分灌膠工藝。

技術規格:


在線常壓灌膠機 In-Line Normal Pressure Potting Machine
型號 Model	iPot-KL2100
工作范圍 Work scope(mm)	480(X)×480(Y)×300(Z)
運動速度(mm/s) Movement speed(mm/s)	0-500
傳輸軌道 Transport rail	倍速鏈 Double speed chain
傳輸速度(m/min) Transport speed(m/min)	2-13
調幅方式 Amplitude modulation mode	無 None
調幅速度 Amplitude modulation speed	無 None
通訊端口 Communication port	SMEMA接頭 SMEMA connector
元器件最大高度 Maximum height of component	300
輸送高度 Conveying height(mm)	900±20
操作系統 Operating system	PC+運動控制卡 PC+Motion control card
重復精度 Repeatability(mm)	±0.05
最大移動速度(mm/秒) Maximum moving speed(mm/s)	800
傳動方式 Transmission mode	伺服電機+滾珠絲桿 Servo motor +Ball screw
電源 power supply	AC220V 8kW
機器尺寸 Machine dimensions(mm)	1010(L)×1360(W)×1575(H)
重量 Weight(kg)	≈580
工作環境 Work environment	溫度：0-40℃,相對濕度：20-90% Temperature:0-40 ℃; Relative humidity:20-90%

離線常壓灌膠機 Off-Line Normal Pressure Potting Machine
型號 Model	iPot-ON2100
工作范圍 Work scope(mm)	480(X)×480(Y)×300(Z)
運動速度(mm/s) Movement speed(mm/s)	0-500
傳輸速度(m/min) Transport speed(m/min)	2-13
調幅方式 Amplitude modulation mode	無 None
調幅速度 Amplitude modulation speed	無 None
操作系統 Operating system	PC+運動控制卡 PC+Motion control card
重復精度 Repeatability(mm)	±0.05
最大移動速度(mm/秒) Maximum moving speed(mm/s)	800
傳動方式 Transmission mode	Servo motor +Ball screw
電源 Power supply	AC220V 7.5kW
機器尺寸(mm’ Machine dimensions(mm)	1010(L)×1360(W)×1575(H)
重量 Weight(kg)	≈580
工作環境 Work environment	溫度：0-40℃,相對濕度：20- 90%Temperature:O- 40 ℃;Relative humidity:20-90%
